Overhead, primi PCB

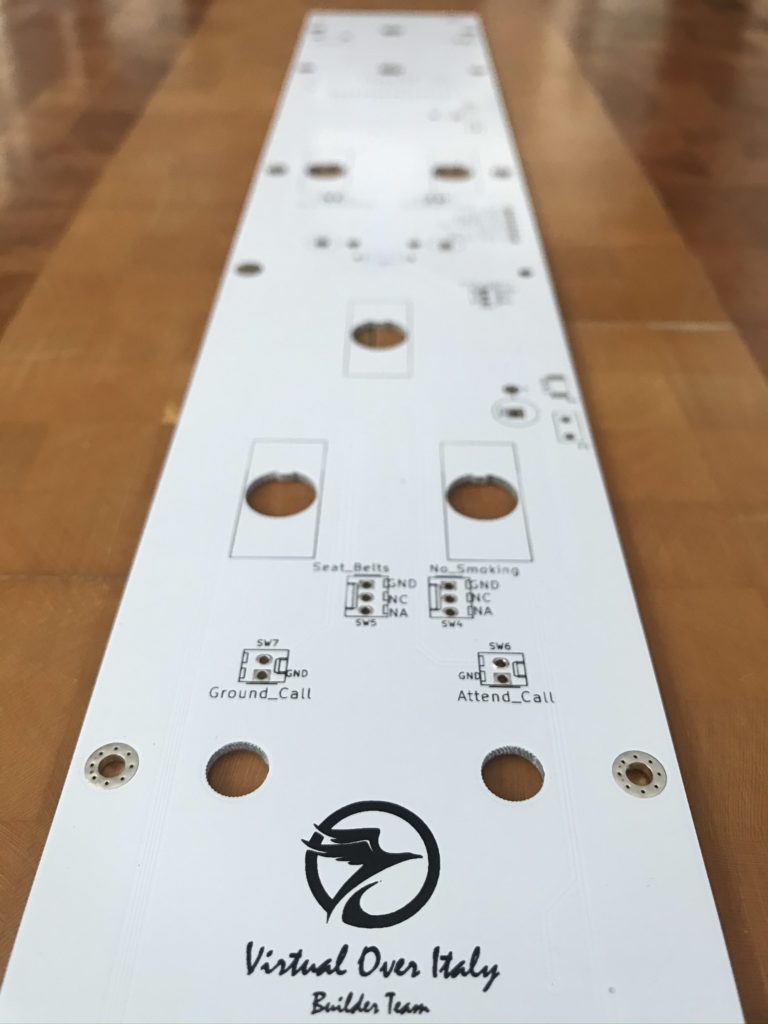

Grazie all’aiuto di alcuni del fantastico gruppo Virtual Overitaly Builders team, in particolare del mio conterraneo Giuliano, e l’apporto professionale di ALLPCB https://www.allpcb.com/G3. abbiamo, finalmente progettato e realizzato i primi PCB (circuiti stampati) relativi al progetto 737 Overhead.

Questi primi PCB rappresentano il primo step di sviluppo su cui, successivamente, si baseranno i prossimi prodotti che verranno realizzati, non solo sul progetto B738 ma la metodica ed il requisito base, sarà anche trasmesso agli altri gruppi di progetto in corso (esempio costruzione caccia)

IL PROGETTO

Come spiegavo più sopra ci siamo dati, finalmente, un metodo ed una procedura nel gestire la progettazione; abbiamo individuato un processo di sviluppo del prodotto ed una metodica di costruzione , con il preciso di offrire e fissare degli standard che saranno fruibili anche da altri gruppi di progetto.

GLI STRUMENTI

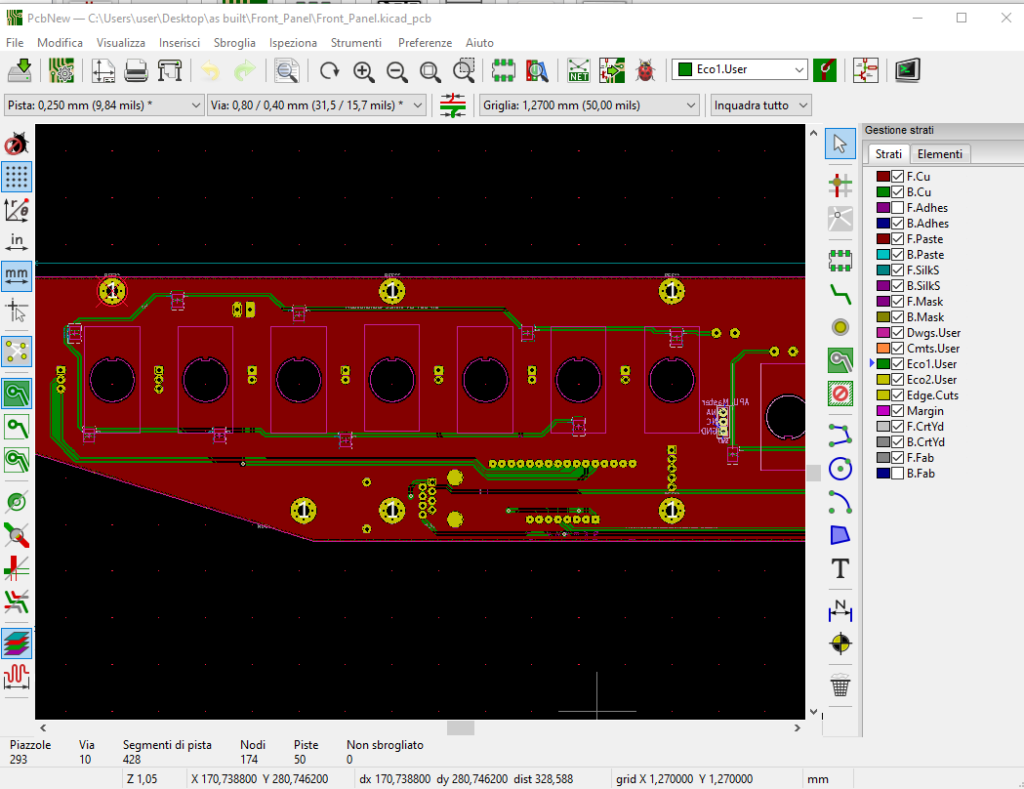

I pcb sono stati realizzati con KICAD (https://kicad-pcb.org/) che è un programma completamente free ed open source, a mio avviso, molto completo e professionale, sebbene gratuito, in quanto contiene: Un editor schematico con una librerie molto completa di simboli, un Editor Layout sbroglio piste con migliaia di simboli di impronte

(comunque editabili) ed un pratico visualizzatore 3D della scheda realizzata

LA PRODUZIONE

Per la produzione, ci siamo affidati ad un portale che avevamo già testato in passato: ALLPCB.COM https://www.allpcb.com/G3.

Anche questa volta ALLPCB non ci hanno deluso, prodotto realizzato con una qualità eccellente, in tempi molto brevi )in 5 gg dall’ordine abbiamo ricevuto il materiale) ed a prezzi molto competitivi (malgrado le spese di trasporto e il dazio doganale) .

Devo dire che Il supporto dello staff ed il metodo di controllo dell’intero processo, dalla ricezione dell’ordine e dei file Gerber alla spedizione del prodotto messo in atto da ALLPCB ti semplifica parecchio le cose

Inoltre Emily del customer service , è costantemente pronta ad intervenire in caso di intoppi o problemi da risolvere .

malgrado questo, molto presto, realizzerò un articolo su quali accortezze utilizzare nell’ordinare i pcb attraverso un portale avanzato come quello di ALLPCB.

Non che sia difficile, anzi, tuttavia è utile conoscere a priori alcuni consigli per evitare perdite di tempo e/o realizzazioni con difetti e/o mancanze che possono rendere inutilizzabile la scheda.

Sistema Overhead

Il progetto Overhead è finalmente partito

L’intenzione è quella di progettare i pannelli con dimensioni conformi alla specifica MS-25212  e  con un metodo di retroilluminazione a led in tecnologia SMD.  Verrano, pertanto, progettati dei circuiti stampati  adeguati. e studiate delle soluzioni pertinenti a questo prerequisito.

Nella sezione tecnica ci sono già alcuni dettagli ed altri verranno inseriti nel corso della realizzazione

The Overhead project has finally started The intention is to design the panels with dimensions compliant to MS-25212 specification and with LEDs backlighting method in SMD technology. Therefore, suitable printed circuit boards will be designed. and study solutions relevant to this prerequisite

In the technical section there are already some details and others will be inserted during the realization
